段ボール 基礎知識段ボールの材質とは？材質と記号を知ることのメリット
段ボールの材質とは、段ボール素材の性質・性能のことです。
段ボールには、丈夫なもの、弱いものといった様々な種類があります。
それらを段ボールの材質と呼び、段ボールのグレードを意味します。
段ボール箱に求められる性能は、内容品や用途により変わります。
必要な強度を満たさない素材で作られた箱は、つぶれ等で内容品が毀損する可能性が高まります。
強度を上げる場合は強い（厚い）素材を使用する必要があるためコストが上がります。
このように、段ボールの材質を適切に選定することで、商品を安全に保管・輸送することが出来、同時に物流コスト全体の削減にもつながります。
段ボールの材質を知ることは重要です。
もくじ
段ボールの材質とは

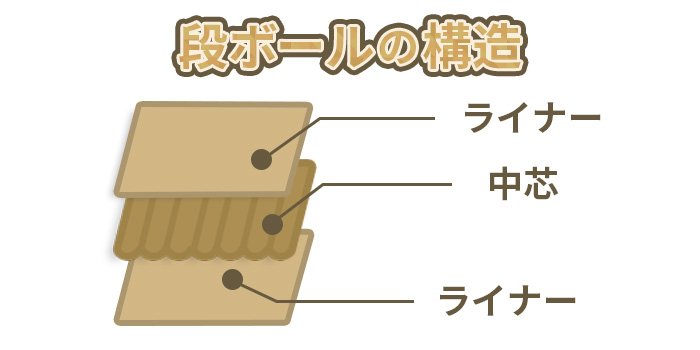

段ボールはライナーと中芯を貼り合わせた構造体です。波状の中芯が段を形成します。
そのため段ボールの材質は、素材となる紙（段ボール原紙）だけでなく、原紙と段種（フルート）の組み合わせで決まります。
原紙も表ライナー・中芯・裏ライナーで異なるものをつかう場合もあり、段種も複数あるため段ボールの材質は多数存在します。
段ボールの材質では主に強度が重視されます。
簡単に言うと、段ボール原紙が厚いほど強度が増し、段種（フルート）も厚いほど耐圧強度が出ます。
ただし、フルートは薄い方が箱の寸法精度は出ます。
“C170ｇBF”や“K6 160A”といった表記を見たことがありますか？
これは段ボールの材質を表したものです。
知らない人には何のことだか分かりませんよね。
繰り返しになりますが、段ボールの材質は紙の種類と段種の組み合わせで表記されます。
表記の順番は「表ライナー / 中芯 / 裏ライナー / 段種」となります。
C170ｇBF は正確には「C170ｇ/S120/C170ｇ BF」と表記されるべきです。
しかし、表・裏が同材質であり、中芯が普通中芯であることから略して C170ｇBF でも段ボール業界内では通じます。
C5Bという表記でも同じものを指すことになります。
また、“K6 160 A”の表記は「K210ｇ/S160/K210ｇ AF」という内容です。
ライナーは表裏同じなので略しますが、中芯は160ｇなため略しません。
表裏のライナーが違う場合はK6K5 160gAという表記やK210/S160/K180 AFという表記になります。
表記をみれば強い素材か弱い素材か分かります。
それほど難しい話ではないのですが、初めて聞く人にはわかりにくいかもしれません。
次項では、この表記の略し方のルールについて、さらに詳しく説明します。

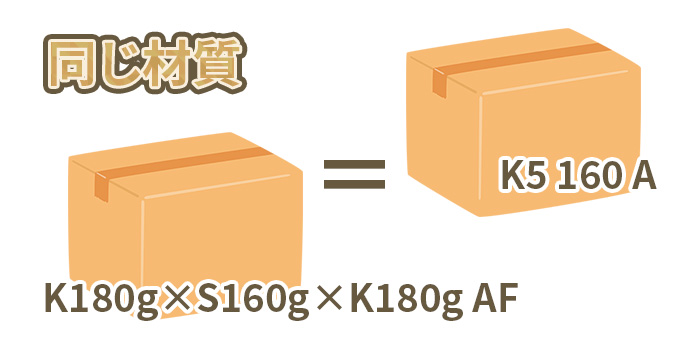

段ボールの材質表記について
段ボールメーカーは材質表記の一部を略してしまうという、あまり良くない習慣があります。
段ボールメーカーやその営業担当によって表記の仕方が様々で、慣れないと分かりにくい部分が多いです。
例として、
①表・裏のライナーが同一なら表記しない。
②中芯が普通中芯（120ｇ・115ｇ）なら表記しない。
③ｇ（グラム）は略されることが多い
④ライナーはK5、K6という表記とK180ｇ、K210ｇという表記が両方使われる。
⑤段種の書き方 A、A段、AF、A/Fはすべて同じ意味
などが挙げられます。
段ボールのメーカーによって若干の表記に違いはありますが、このようなルールを知っていれば見積書に記載されている段ボールの材質について理解できると思います。
段ボールの構造とは
段ボールの材質は「ライナー・中芯・段種」の組み合わせで決まることをご説明しましたが、ここからはそれぞれの要素についてさらに詳しく解説していきます。
まずは、段ボールの構造にはどのようなものがあるのかをお話しします。
・両面段ボール

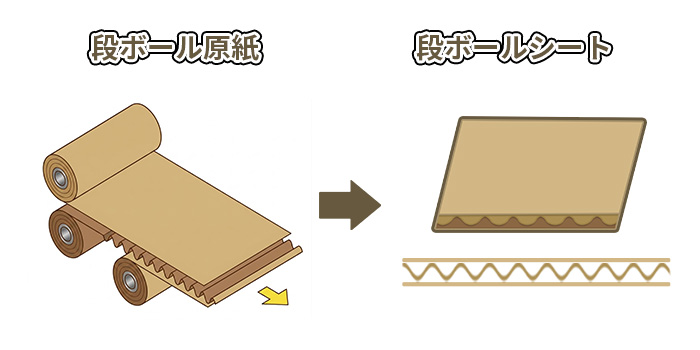

段ボールシートは平らな紙（ライナー）と波状の紙（中芯）が接着剤で貼合され、1つの構造体となっています。
上・下ライナーと1枚の中芯、計3枚の紙によって構成されるものを両面段ボールと言います。
両面段ボールは「シングルフルート」とも呼ばれ、一般に良く見られる形態です。
・複両面段ボール
上下ライナーと中芯3枚（段は2層）で構成されるものが複両面段ボールです。通常は「ダブル（W）フルート」と言います。
輸出（船便）向けや重量物に使用されます。段が3層の複々両面（トリプルフルート）もあります。
・片面段ボール
片側のライナーに中芯1枚を貼り付けたものを「片面段ボール（片段）」といいます。
素材的にそのまま箱にするのは難しく、緩衝材や封筒などに使用されます。
また印刷した板紙と合紙することで箱に加工することも出来ます。

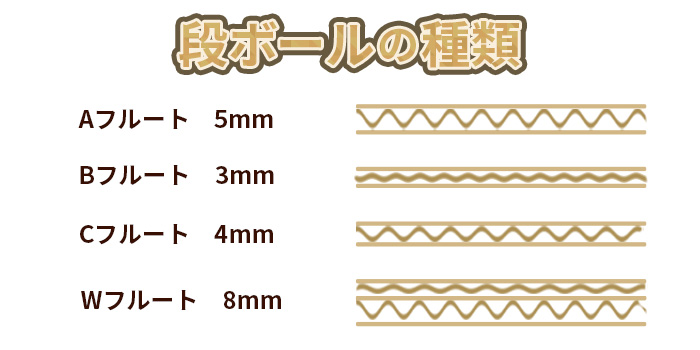

段種・フルートとは
前項の構造でシングルフルートやダブルフルートについて触れましたが、段ボールの中芯の波形のことを「フルート（段）」と言います。
同じシングルフルートであっても、段の高さ（厚み）によって様々な種類があります。
・Aフルート
厚みが約5mm、30ｃｍ内に段が34±2個あります。日本で一般的に使用されているものです。
・Bフルート
厚みが約3mm、30ｃｍ内に段が50±2個になります。AFより薄いので箱精度が出しやすく、内装箱やラップラウンド形状、緩衝材に使われます。
Aフルートと合わせたWフルートと呼ばれる種類もあります。
・Cフルート
厚みが約4mm、30ｃｍ内に段が40±2個あります。欧米を中心に使用され、近年日本でも省スペース、省資源の観点から増えてきています。Aフルートの強度とBフルートの精度の中間の特性を持ち、AFから転換する製品も増えています。
・Eフルート
厚みが約1.5mm、30ｃｍ内に段が95±2個あります。薄さからは厚紙に見えますが段があります。外装箱よりも紙器として使われることが多いです。
・マイクロフルート
Eフルート以下の厚みのマイクロフルートと呼ばれる素材も近年増えました。生産する会社によって段の高さ、呼称も色々あります。
また、Aフルートを表記する場合、段ボール製造会社によって、“A段” “AF” “A/F” “A”と表記されることがあります。他のフルートも同様に表記します。
代表的なフルートの種類と特徴を以下の表にまとめました。
よろしければご覧ください。
| フルート名 | 厚み | 30cm内の段の数 | 特徴・用途 |
| Aフルート | 約5mm | 34±2個 | 日本で一般的に使用されている。 |
| Bフルート | 約3mm | 50±2個 | AFより薄いため箱精度を出しやすい。 |
| Cフルート | 約4mm | 40±2個 | AFの強度とBFの精度の中間。日本でも使用が増えている。 |
| Eフルート | 約1.5mm | 95±2個 | 薄さからは厚紙に見える。 |
| Wフルート | 約8mm | – | 輸出（船便）向けや重量物に使用される。 |
段ボールの素材（段ボール原紙）とは
段ボールの材質を決めるもう一つの重要な要素が、紙の品質（段ボール原紙）です。
どのグレードの段ボール原紙を使用するかで、段ボール箱の強度が大きく変わってきます。
これまでの説明の通り、段ボールの素材は紙です。
その中でも、特に厚みのある丈夫な紙（板紙）が使われています。
段ボール原紙は大きく分けて、表面と裏面に使う「ライナー」と、波状に加工される「中芯」の2種類に区分されます。
次項から、このライナーと中芯のグレードや特徴について詳しく解説していきます。

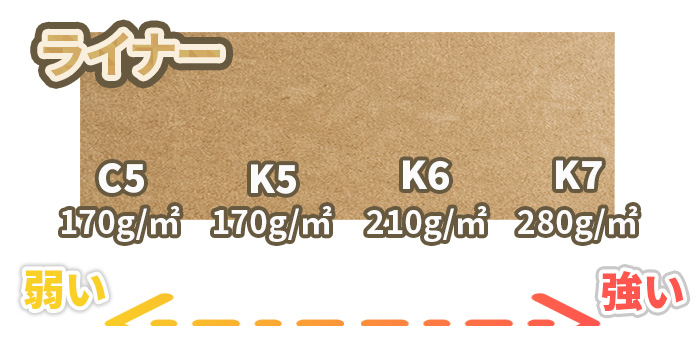

ライナーとは
ライナーは段ボール箱の外側（内側）になります。見た目に大きくかかわる素材です。
ライナーの表側はつるつるしています。（平滑性）
つるつるしているほど、印刷する場合に印刷の適性が良くなるということでもあります。
ライナーは木材色（茶色）が一般的ですが、表層部を白にしたライナーもあります。
白ライナーの方が価格は高くなります。
板紙のグレードは1㎡辺りの紙の重さで表記されます。これを坪量（g/㎡）と言います。
同じ面積辺りで重いということは、紙が厚い（＝強い）ということになり、坪量（g/㎡）が大きいほど価格も高くなります。
ライナーでいうとK6（210ｇ/㎡）K5（180ｇ/㎡）C5（170ｇ/㎡）といったグレードが一般的に用いられます。
ここでいうKやCという表記は、Kライナー（＝クラフトライナー）Cライナー（＝ジュートライナー）の略称です。
今から30年ほど前はクラフトライナーはパルプの含有量が多い板紙、ジュートライナーはほぼ古紙（再生材料）で作られた板紙という区分けでした。
パルプが多い方が紙を形作る繊維が長く絡みあっています。そのため、同じ重量であればKライナーの方が丈夫な紙ということです。
日本の場合、現在ではKライナーもほぼ古紙でつくられていますので、KとCの差はその性能の差ということになります。
Kライナー、Cライナーのそれぞれの坪量による性能はJIS規格で定められています。
代表的なライナーの種類と特徴を以下の表にまとめました。
| グレード表記 | 坪量（重さ） | 特徴 |
| K6 | 210g/㎡ | K（クラフト）ライナー。繊維が長く丈夫。重量物向け。 |
| K5 | 180g/㎡ | K（クラフト）ライナー。広く一般的に用いられる標準的な強度。 |
| C5 | 170g/㎡ | C（ジュート）ライナー。強度はKライナーに劣るがコストが安い。 |
【ライナー表記の豆知識】
Cライナーは昔ジュート（麻）のような色であったためジュートライナーと呼ばれていました。
ジュート（jute）の頭文字はJです。
何故Ｃかというと、規格としてのABCのランク付けです。
（クラフトライナーがAライナー相当ですが、なぜかKライナーの呼称が一般的になっています。ジュートライナーはCライナーです。昔はB、Dライナーもありました。）
また、K6、K5の“6”とか“5”とかの数字は何を意味しているかというと昔の尺貫法の名残です。
1両（=約40ｇ）の表記だったようです。
K6であればKライナーの40ｇ×6両＝240ｇということです。
ここで疑問です。
40ｇ×5＝200ｇ、40ｇ×6＝240ｇであるはずなのになぜK5（180ｇ/㎡）、K6（210ｇ/㎡）なのでしょうか。
昔はその通りの重量であったと聞いています。
長年の間に色々な規格が乱立して重量が少しずつ少なくなってしまったのが原因のようです。
現在は坪量ごとにJIS規格で性能が規定されているので、安易に従来の規格を変えることはできません。
K5とK180ｇ、どちらの表記を用いるかは段ボール加工会社によっても違いますが、K5表記を使う方が多いように感じます。
ここで挙げた素材の他にも色々な種類のライナーがあります。

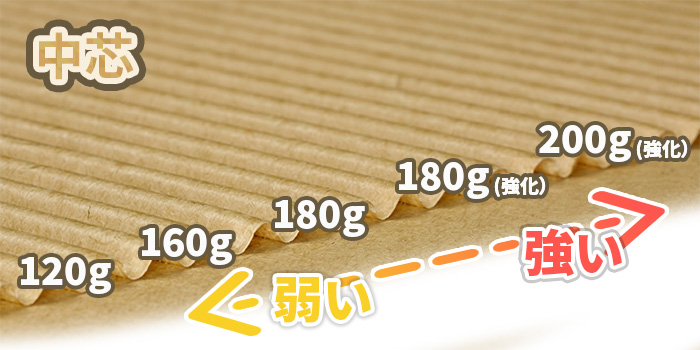

中芯とは
中芯は波状に成形しなければならないので、比較的薄い素材が使われます。
表側には出ず、印刷もしないためざらざらした質感の紙です。
ライナーと同様に坪量で表記されます。
中芯の場合はライナーと違い、５や６などではなくｇ（グラム）で表記されます。 坪量により価格が変わるのはライナーと同様です。
中芯には普通中芯と強化中芯があります。
強化中芯は、同じ坪量でも薬剤等を使用し強度を上げたものです。 普通中芯よりも強化中芯の方が価格が高いです。
普通中芯の坪量は120ｇが一般的で、160ｇの物もあります。
強化中芯は180ｇ、200ｇというグレードがあります。 近年、薄物強化中芯の120ｇ、160ｇも複数メーカーによって開発され市場に出ています。
特に強化120ｇは普通芯の160ｇに相当する強度があります。
そのため古紙素材を有効活用でき、配送時のCO2量も削減できるという環境面のメリットからCFとともに普及が進んでいます。
| 種類 | 一般的な坪量（グレード） | 特徴 |
| 普通中芯 | 120g、160g | 一般的な中芯。120gが主流。 |
| 強化中芯 | 180g、200g | 薬品等で強度を高めた中芯。重量物などに使用。 |
| 薄物強化中芯 | 強化120g、強化160g | 普通中芯160g相当の強度を持つ強化120gなど、環境配慮型として近年普及。 |
【中芯表記の豆知識】
普通中芯は「SCP（セミケミカルパルプの略）」または「S」という表記をされることがありますが、近年は表記されない（省略される）ことも多いです。
また、強化中芯は昔「MM」という表記が多く用いられていました。
MMはかつてあった製紙メーカーの商品名が由来であるため、最近は「強化〇〇ｇ」の表記が主流となっています。
ダブル（W）フルートとは
ここからは、あまり一般的ではない例外的な材質についての紹介です。
複両面段ボール（Wフルート）は、通常はAF+BF（2層）の「ABフルート」のことを指します。
ABフルートは5ｍｍ+3ｍｍで約8ｍｍの厚みとなります。
Wフルートは紙が5層で強度がある反面、材料もほぼ倍になりコストがかかります。 また、厚みがあるため保管スペースも必要になります。
最近は強化中芯を使用したシングルフルート等に移行し、Wフルートの生産比率は年々低下しています。
Aフルートを表記する場合と同様に、ABフルートを “AB段” “ABF” “AB/F” や “WF” “W/F” と表記することがあります。
ABフルート以外は単に “WF” という表記はせず、AAフルートやCBフルートと表記します。
【Wフルート製造の豆知識】
段ボールを貼り合わせる大型機械をコルゲーターといいます。
この機械で段ロール（段を成形する鉄の軸）をセットするパートをシングルフェイサーといいますが、一般的には2基のシングルフェイサーにそれぞれBフルートとAフルートの段ロールを固定している場合が多いです。
そのため国内のWフルートのほとんどはABフルートになります。
ただし、重量物向けのトリプルフルートを貼り合わせる設備ではAAフルート等を生産しています。また、Cフルートの設備を導入した会社ではCBフルートを貼り合わせることもあります。
Wフルートは前述の通り生産比率が低下している状況ですが、機械のセット替えにも時間がかかることから、ダブルフルートを自社で生産せず（他から）購入するシートメーカーもあります。
強化段ボールとは
複両面や複々両面段ボール（トリプルフルート・3層）を使用した強化段ボールもあります。
これは特殊でコストも高く、ほぼ輸出関係の重量物に限定されます。
木箱梱包からの転換や、その代替として使われることが多く、段ボール製パレットの材料にも使われます。
生産設備を持っている会社は多くありません。
▼こちらの記事も合わせてご覧ください
私どもイクソブ株式会社では、強化段ボールを使用した作業台を販売し、物流・倉庫会社様からご好評をいただいています。
作業台の天板の下は段ボールのスリーブ（筒）で製作しています。
スチールの作業台と比較して、以下のようなメリットがあります。
①非常に軽く、移動が簡単
②不要な時は折りたためる
③ご要望に合わせて寸法を特注できる
④段ボールなので使い終わった後の処分も容易
ご興味がございましたら、ぜひお気軽にお問い合わせください。
特殊ライナーとは
「特殊ライナー」とは既存規格のライナーの表面に薬剤を塗布したり、他の素材を貼ったりする加工を行うことで特別な機能を持たせたものです。
例を挙げると、撥水ライナー、耐水ライナー、防錆ライナー、導電性ライナーなどがあります。
いずれも用途が特殊なため製造にはかなりのロット（数量）が必要となる場合があり、価格も上がります。
また、保冷性能に優れたアルミを蒸着させた製品もありますが、段ボールの強みである「リサイクル」が出来なくなるという大きなデメリットもあります。
▼段ボールの環境への取り組みやリサイクルについてはこちらもご覧ください
イクソブ通信 段ボールのリサイクルとは？
まとめ
これまで、段ボールの材質について述べてきました。
繰り返しになりますが、段ボールの材質は素材（段ボール原紙）と段種の組み合わせです。
ライナー・中芯・段種の組み合わせにより段ボールの強度は変わってきます。
段種による違いを簡単に言うと、「厚い方が強い、薄い方が高精度」です。
ただ、Wフルートになるとコストが極端に変わります。
また、紙（ライナー・中芯）のグレードで強度も変わりますが、コストも大きく変わります。
安いからといって低グレードのライナーを使用して商品が傷んでしまっては本末転倒ですが、必要以上に高い材質を使うこともありません。
内容品や段ボールの使用方法、輸送・保管方法などによって要求される強度は変わってきます。
段ボール加工業者によっては、強度計算の知識が乏しい場合もあるようです。
経験も材質を選定する場合の大きな要素ではありますが、基本は押さえておきたいところです。
要求される強度に対して材質（素材と段種）を正しく選定することは包装コストを検討する上で重要です。
強度計算と材質の選定方法は今後解説していきます。
引き続き、段ボールや包装資材調達のための基礎知識をお伝えしていければと思っています。よろしくお願いいたします。
